充电器纹波最大是多少？如何测量纹波值？

在当今科技迅猛发展的时代，各种电子设备已成为我们日常生活中不可或缺的工具。随着设备性能的提升，对充电器的要求也越来越高。充电器纹波作为衡量充电器性能的关键指标之一，受到了广大电子爱好者和技术人员的关注。充电器纹波最大是多少？如何测量纹波值？接下来，我们就来深入探讨这些问题。

充电器纹波的重要性

纹波，即在直流输出中叠加的交流成分，它主要由开关电源的工作原理造成。纹波过大可能会导致电子设备工作不稳定，甚至损害设备。了解充电器纹波的最大值，以及如何测量纹波值，对于确保设备稳定运行具有重要意义。

充电器纹波最大值的限制

充电器纹波的最大值通常是由国际和国内标准来定义的。对于USB充电器，其输出电压的纹波与噪声（RippleandNoise）通常不得超过320毫伏峰值（峰-峰值为640毫伏）。具体数值可能因充电器的类型和输出功率不同而有所差异。在选择充电器时，应参考具体产品的技术规格。

如何测量充电器纹波值？

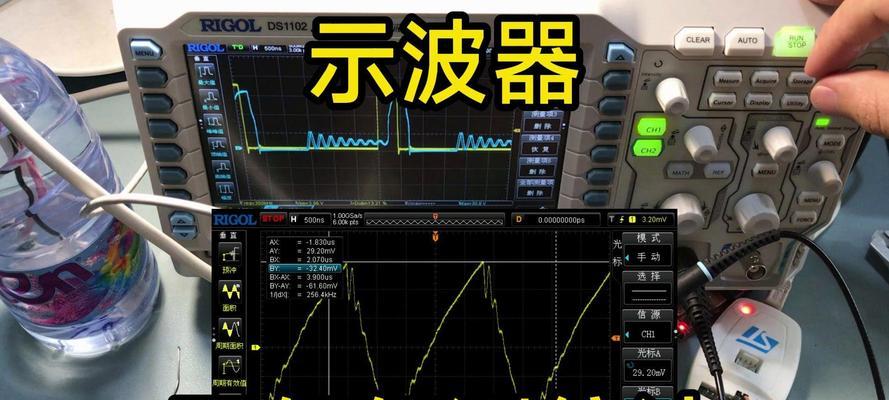

测量充电器纹波值并不是一项简单的任务，需要使用专业的电子测量设备，如示波器。以下是测量步骤的

准备工具

您需要准备好以下工具：

数字存储示波器（具有高输入阻抗）

测量电缆或探头

被测充电器和负载设备（如电阻、功率计等）

测量步骤

1.设置示波器参数

将示波器的带宽设置为至少充电器工作频率的五倍以上。调整时间基准和电压范围以清晰显示波形。

2.连接探头与充电器

使用探头连接示波器和充电器的输出端口。确保连接良好，避免接触不良影响测量结果。

3.设定充电器的工作条件

为充电器连接适当的负载，使其在正常工作状态下进行测量。可以通过电阻模拟负载，也可以使用功率计接入实际负载设备。

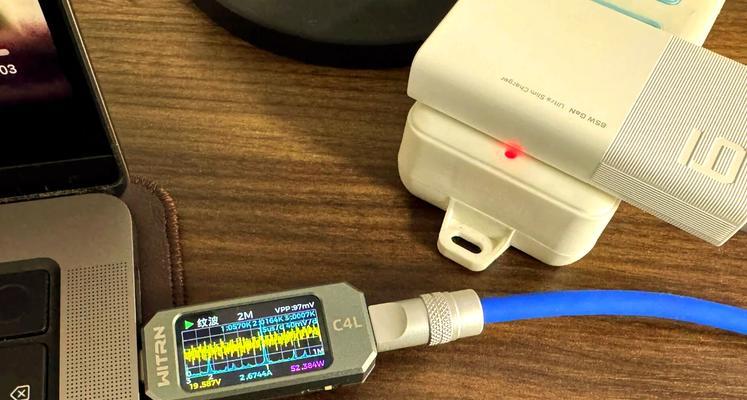

4.捕获波形并分析

使用示波器捕获纹波信号，并切换到交流耦合模式。观察波形并记录其峰-峰值。

5.记录结果并判断

根据测量到的纹波峰-峰值，判断其是否满足相关标准要求。一般情况下，纹波值应低于规定的最大值。

常见问题与实用技巧

问题：纹波值过高会怎样影响设备？

解答：纹波值过高可能会导致电子设备出现异常发热、数据传输错误甚至损坏电子元件。

问题：为什么需要使用高带宽示波器测量？

解答：高带宽示波器能更准确地捕获和显示高频信号，保证测量的准确性。

技巧：在进行测量时，应尽量减小探头和连接线对测量结果的影响，使用具有较高输入阻抗的探头和短连接线。

结语

纹波是影响充电器性能的一个重要参数，通过以上步骤，您可以准确测量充电器的纹波值。确保选择合适的充电器，并定期检查纹波值，是保护您的电子设备免受损害的有效手段。在选择充电器时，务必参考官方技术规格，以确保设备性能和安全。
